Dane techniczne

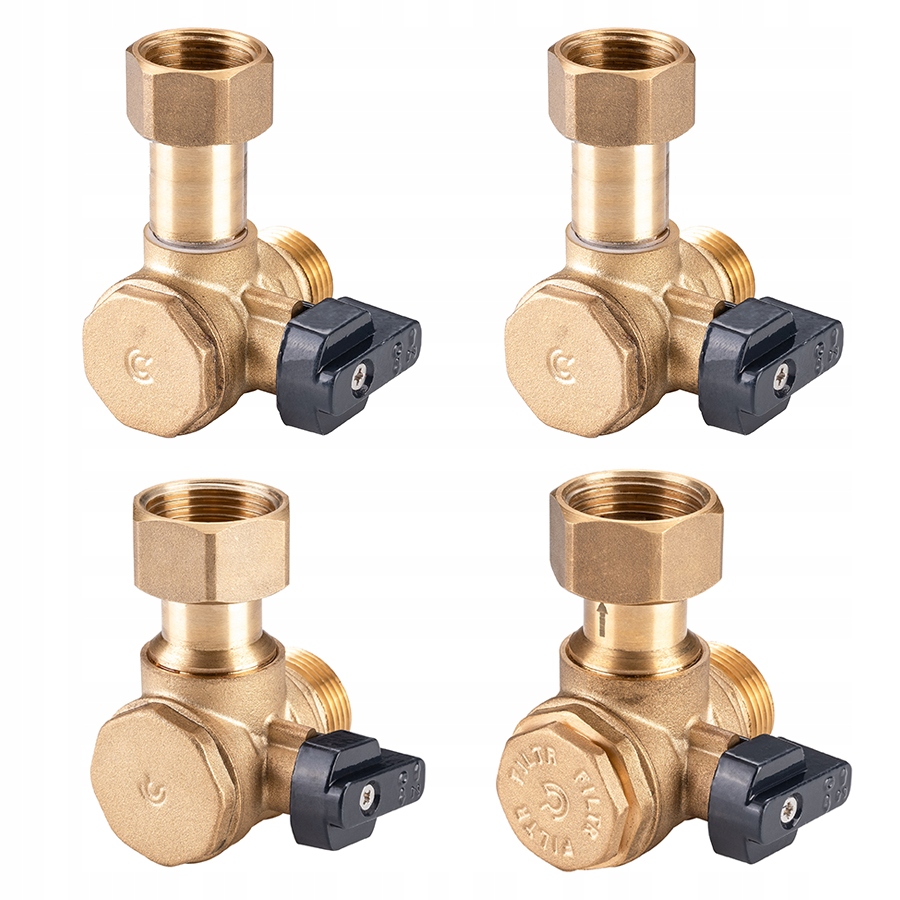

Zestaw zawiera:

– 2 x zawór 1/2″,

– 1 x zawór 3/4″,

– 1 x zawór 3/4″ z filtrem antykamiennym i zaworem zwrotnym

Rozmiar

Kod produktu

Parametry pracy

1/2″,

3/4″,

3/4″ z filtrem antykamiennym

i zaworem zwrotnym

CA/ZKK-DPK KPL

PN 16 bar, T nom 110 °C, T max chwilowa 150 °C,

T max chwilowa 120 °C (dla zaworów z filtrem antykamiennym i zaworem zwrotnym)

ZESTAW ZAWORÓW KULOWYCH KĄTOWYCH KOTŁÓW C.O, C.W.U

Zestaw zawiera:

• 2 x zawór 1/2″,
• 1 x zawór 3/4″,
• 1 x zawór 3/4″ z filtrem antykamiennym i zaworem zwrotnym

Parametry pracy

• PN 16 bar,
• T nom 110 °C,
• T max chwilowa 150 °C,
• T max chwilowa 120 °C (dla zaworów z filtrem antykamiennym i zaworem zwrotnym)

PRZEZNACZENIE:

Zawory Calido serii ERYK, to seria zaworów kulowych, kątowych sterowanych ręcznie, przeznaczonych do montażu w instalacjach centralnego ogrzewania i dystrybucji wody pitnej. Seria ta jest szczególnie dedykowana do podłączania kotłów wiszących jedno- i dwufunkcyjnych.

CHARAKTERYSTYKA:

• Kompaktowa konstrukcja uwzględnia ograniczoną przestrzeń montażową kotłów wiszących – łatwość podłączania kotłów wiszących.

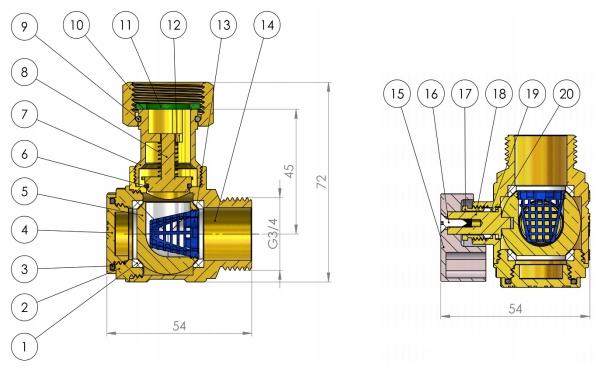

• Zawory 1/2″ do c.w.u. i c.o. oraz 3/4″ do c.o. wyposażone są w filtr i zawór zwrotny – stanowi to rozwiązanie problemu montażowego w ograniczonej przestrzeni montażowej kotła wiszącego przy podłączaniu zaworu, filtra i zaworu zwrotnego (3 w 1) – Patent na wynalazek nr 230959.
• Współczynnik przepływu Kv umożliwia współpracę z kotłami o mocy do 28kW.

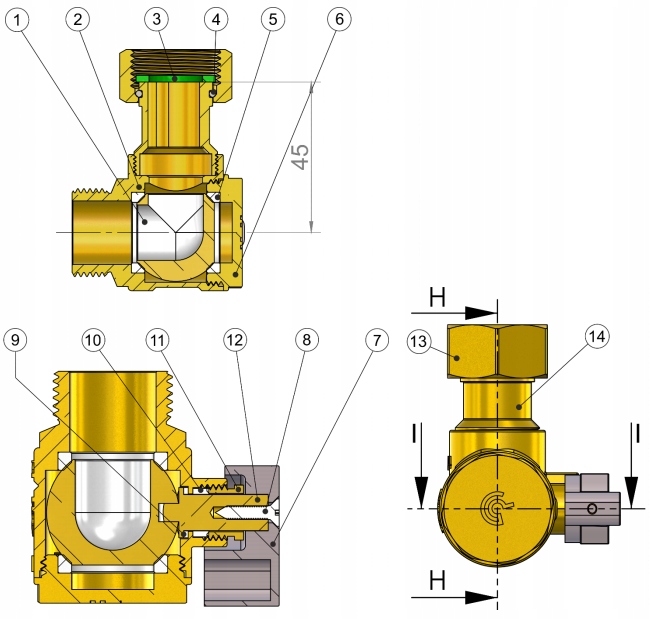

• Trzpień zaworu wyposażony jest w podwójne uszczelnienie: na górze trzpienia zastosowano tradycyjną dławicę pasywną z możliwością doszczelnienia za pomocą nakrętki, na dole trzpienia zastosowano nowoczesne uszczelnienie dynamiczne, w którym siła doszczelnienia zwiększa się wraz ze wzrostem ciśnienia między kulą a korpusem – gwarancja szczelności.
• Konstrukcja i montaż trzpienia zapobiegają wypchnięciu go z korpusu – gwarancja bezpieczeństwa.
• Zawory 1/2″ do c.w.u. i c.o. oraz 3/4″ do c.o. wyposażone są w filtr antykamienny umieszczony w kuli – ochrona kotła przed zanieczyszczeniami z instalacji c.o. i brak możliwości powstawania osadu wapiennego na filtrze.
• Zawory 1/2″ do c.w.u. i c.o. oraz 3/4″ do c.o. wyposażone są w zawór zwrotny – możliwość czyszczenia filtra bez potrzeby opróżniania instalacji z wody od strony kotła.
• Zawór wyposażony jest w dźwignię ze stopu aluminium pokrytą powłoką ochronną – gwarancja długiej żywotności dźwigni.
• Konstrukcja dźwigni umożliwia zastosowanie klucza 10 lub 21mm do otwierania – zamykania zaworu w ograniczonej przestrzeni.
