Zawór temperaturowy ICMA 1″ GW temp. 45°C

Zawór antykondensacycjny, korpus wyposażony w kieszenie termometrów i wymienny element termostatyczny.

ICMA/Calido

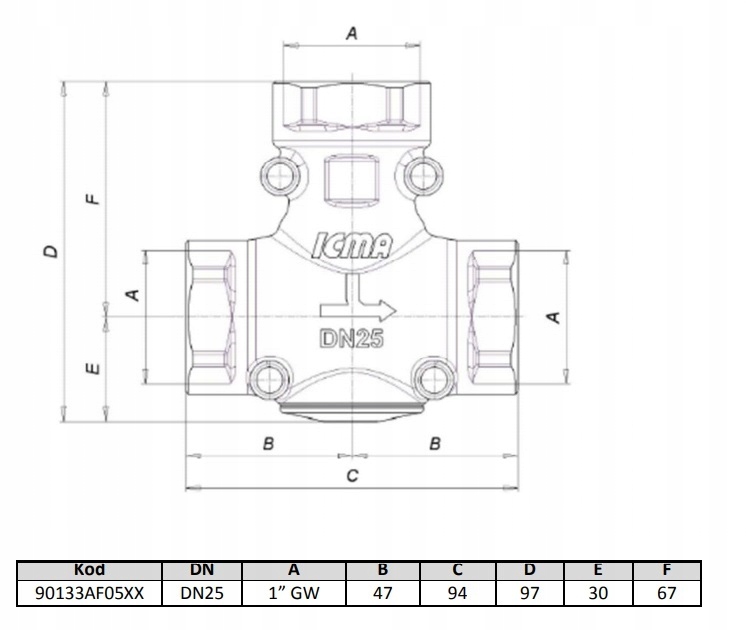

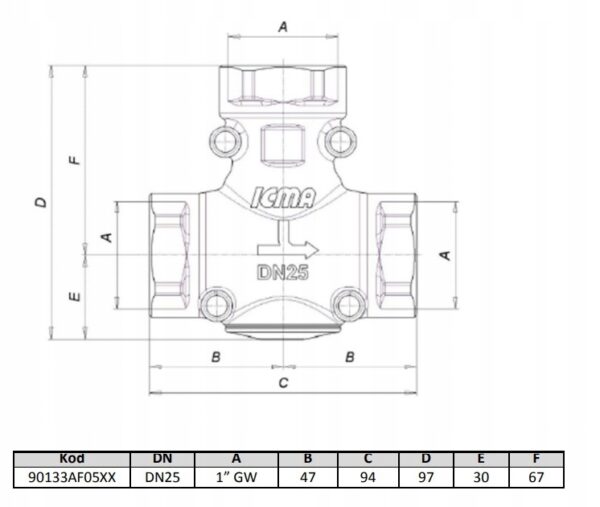

1″IC-90133AF0555Nastawa temperatury powrotu do kotła 55°C1 1/4″IC-90133AG0555Nastawa temperatury powrotu do kotła 55°C1″IC-90133AF0545Nastawa temperatury powrotu do kotła 45°C1 1/4″IC-90133AG0545Nastawa temperatury powrotu do kotła 45°C

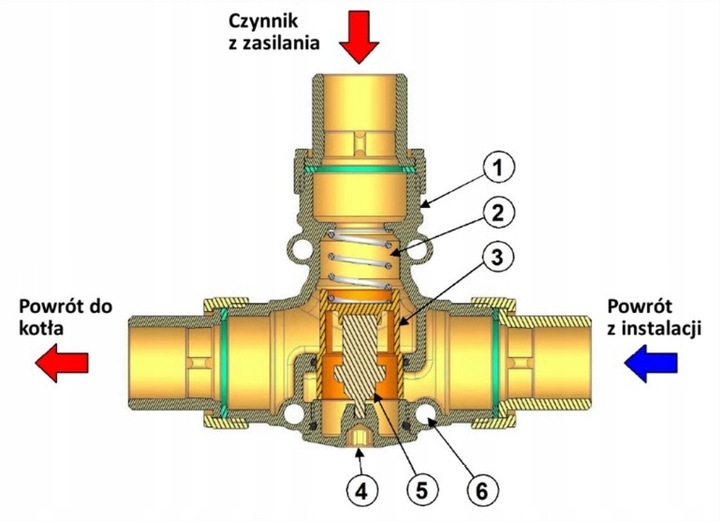

BUDOWA I DZIAŁANIE ZAWORU

1. Korpus zaworu.

2. Sprężyna powrotna.

3. Element roboczy.

4. Pokrywa

5. Wkładka termostatyczna.

6. Kieszenie opcjonalnych termometrów.

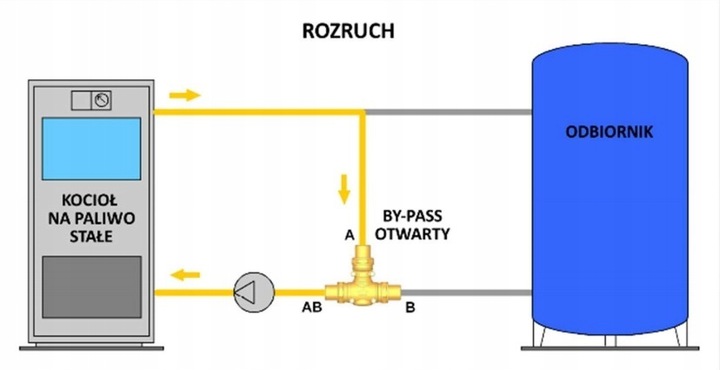

Wkładka termostatyczna pracuje całkowicie zanurzona w przepływającym czynniku roboczym. W przypadku spadku temperatury powrotu do kotła poniżej zadanej wartości, wkładka termostatyczna steruje elementem roboczym otwierającym by-pass. Otwarcie by-passu powoduje napływ czynnika o wyższej temperaturze z zasilania, zmieszanie z chłodnym czynnikiem powracającym z instalacji i tym samym podniesienie temperatury czynnika powracającego do kotła do nastawionego fabrycznie poziomu. Korpus zaworu antykondensacyjnego jest wyposażony w kieszenie termometrów do kontroli temperatur roboczych czynnika: z by-passu, z powrotu instalacji i powrotu do kotła po zmieszaniu.

Parametry pracy

Czynnik roboczy: woda, roztwór glikolu (max. 50%)

Nastawy temperatury: 55°C

Temperatura całkowitego zamknięcia: Tnastawy + 10°C

Temperatura robocza: 5°C – 100°C

Tolerancja nastawy: +/- 2°C

Maksymalne ciśnienie robocze: 10 bar
