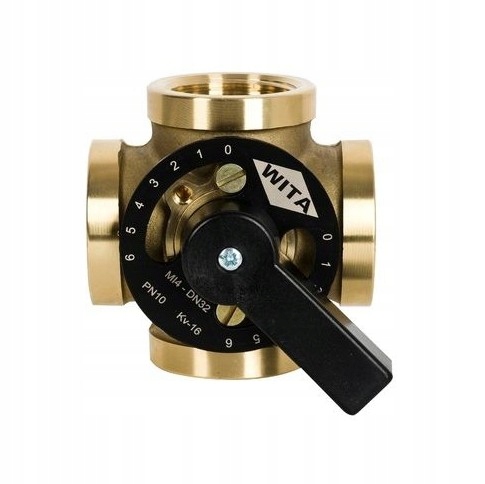

Zawór mieszający czterodrogowy WITA Minimix MI 4

Zawór mieszający Minimix 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania, dodatkowym atutem zawory 4-drogowego jest podwyższenie temperatury medium które powraca do kotła. Zabezpiecza się w tym momencie kocioł przed korozją.

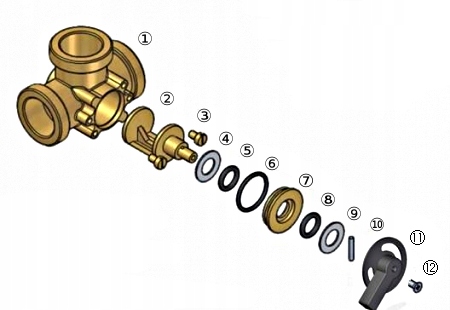

1. – korpus Ms58
2. – grzyb obrotowy Ms58
3. – śruby M8
4. – podkładka obrotowa
5. – uszczelnienie O-ring EPDM
6. – uszczelnienie O-ring EPDM
7. – pokrywa zaworu Ms58
8. – uszczelnienie O-ring EPDM
9. – podkładka obrotowa
10. – kołek karbowany
11. – rączka ze skalą
12. – śruba M4

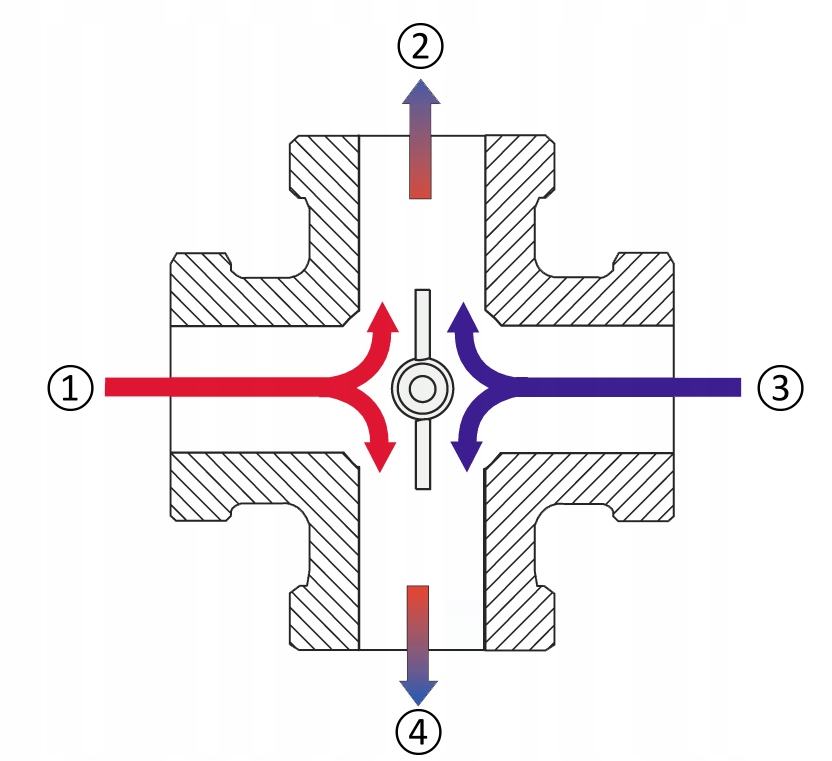

Schemat działania zaworów mieszających Minimix:

1. Zasilanie kotła
2. Zasilanie instalacji
3. Powrót z instalacji
4. Powrót do kotła

Przykładowe schematy instalacji z zaworem mieszającym 4-drogowym:

Powrót medium z lewej strony (ustawienie fabryczne_)

Powrót medium z prawej strony

Dane techniczne:

Korpus, grzyb, pokrywa:

mosiądz Ms58

Zakres średnic:

GW 1/2” – GW 2”

Max ciśnienie robocze:

10 bar

Medium:

woda lub woda-glikol

Max temperatura medium:

110 ºC

Zakres obrotu grzyba:

90°

Uszczelnienie wałka grzyba:

2 x O-ring EPDM

Uszczelnienie pokrywy:

O-ring EPDM

Charakterystyka:

stałoprocentowa

Nieszczelność przepływu:

do 1%

Rączka ze skalą:

tworzywo sztuczne

Siłownik współpracujący:

SM 4.6 (6 Nm) dla średnic ½” – 1¼”

SM 4.10 (10 Nm) dla średnic 1½” – 2”

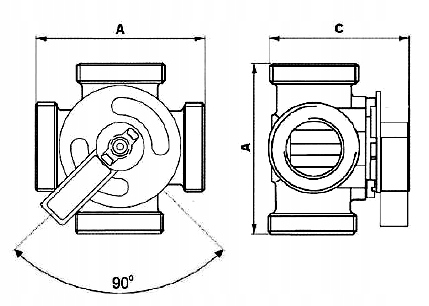

• Art., Gwint / Gewinde / Thread / Závit, Kvs, A(mm), B(mm), C(mm)
• MI 4 x 1/2″, 1/2″, 4, 90, 45, 75
• MI 4 x 3/4″, 3/4″, 6,3, 90, 45, 75
• MI 4 x 1″, 1″, 10, 90, 45, 75
• MI 4 x 1 1/4″, 1 1/4″”, 16, 90, 45, 75
• MI 4 x 1 1/2″, 1 1/2″, 25, 110, 55, 84
• MI 4 x 2″, 2″, 40, 120, 60, 92

DANE TECHNICZNE

• Masa [ kg ]: 1
• Średnica króćca [ cal ]: 1⁄2”
• Współczynnik przepływu kv [m3/h]: 4
• Max. Temperatura pracy [ °C ]: 110
• Max. Ciśnienie robocze [ bar ]: 10
