Zasobnik c.w.u SRK100MG
Podgrzewacze c.w.u. przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów wyposażonych w niskotemperaturowe kotły wodne.
SPECYFIKACJA
Ciepło potrzebne do nagrzania wody użytkowej dostarczane jest przez wodę grzewczą kotła centralnego ogrzewania przepływającą przez spiralną wężownicę o dużej powierzchni grzewczej, znajdującą się wewnątrz zbiornika podgrzewacza
Ciśnieniowy zbiornik podgrzewacza wykonany jest z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która tworząc szklistą powłokę chroni go przed korozją i zapewnia dobrą jakość podgrzewanej wody użytkowej
Dodatkowe zabezpieczenie antykorozyjne zbiornika stanowi anoda magnezowa, działanie której opiera się na wykorzystaniu różnicy potencjałów elektrochemicznych materiału zbiornika i anody z kablem pomiarowym
Dostęp do anody magnezowej zapewnia zdejmowana blenda zaślepiająca
Izolację termiczną zbiornika tworzy 7 cm warstwa bezfreonowej pianki poliuretanowej osłoniętej płaszczem z PCV w kolorze białym oraz dolna i górna pokrywa wykonane z tworzywa sztucznego
Wszystkie przyłącza podgrzewacza skierowane są do góry
Podgrzewacz dostarczany z kurkiem spustowym 1/2” oraz zaworem bezpieczeństwa 6 bar 1/2”
SR100MG Podgrzewacz c.w.u. stojący okrągły 100 litrów
CHARAKTERYSTYKA PRODUKTU:
- Podgrzewacze c.w.u. przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jedno- i wielorodzinnych oraz innych obiektów wyposażonych w niskotemperaturowe kotły wodne
- Ciepło potrzebne do nagrzania wody użytkowej dostarczane jest przez wodę grzewczą kotła centralnego ogrzewania przepływającą przez spiralną wężownicę o dużej powierzchni grzewczej, znajdującą się wewnątrz zbiornika podgrzewacza
- Ciśnieniowy zbiornik podgrzewacza wykonany jest z blachy stalowej pokrytej wewnątrz warstwą specjalnej emalii ceramicznej, która tworząc szklistą powłokę chroni go przed korozją i zapewnia dobrą jakość podgrzewanej wody użytkowej
- Dodatkowe zabezpieczenie antykorozyjne zbiornika stanowi anoda magnezowa, działanie której opiera się na wykorzystaniu różnicy potencjałów elektrochemicznych materiału zbiornika i anody z kablem pomiarowym
- Dostęp do anody magnezowej oraz rurki termometrycznej zapewnia zdejmowany panel obsługowy
- Podgrzewacz c.w.u. wyposażony w specjalną mufę przeznaczoną do montażu wspomagającej grzałki elektrycznej 6/4″
- Izolację termiczną zbiornika tworzy 5 cm warstwa bezfreonowej pianki poliuretanowej, osłoniętej płaszczem obudowy wykonanym z cienkiej blachy stalowej pokrytej farbą proszkową oraz dolną i górną pokrywą wykonaną z tworzywa sztucznego
- Wszystkie przyłącza podgrzewacza skierowane są do góry
DANE TECHNICZNE:
- Max. ciśnienie robocze c.w.u.: 6 bar
- Max. temperatura robocza – obieg pierwotny (wymiennik): 100°C
- Max. temperatura robocza – obieg wtórny (podgrzewacz): 80°C
- Pojemność podgrzewacza: 97 l
- Klasa efektywności energetycznej: A
- Powierzchnia wymiany: 1,07 m2
- Znamionowy przepływ w obiegu pierwotnym: 3 m3/h
- Opór przepływu wody w wężownicy: 50 mbar
- Wydajność początkowa przy 60/10/45°C: 120 l/10 min
- Wydajność początkowa przy 80/10/45°C: 160 l /10 min
- Strata postojowa: 0,83 kWh/24 h
- Waga podgrzewacza bez wody: 62 kg

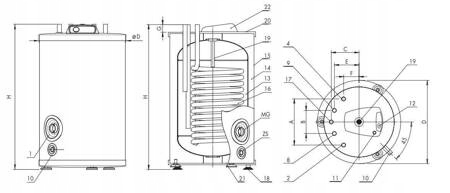

LEGENDA DO RYSUNKU TECHNICZNEGO:
1 Mufa grzałki elektrycznej
2 Wlot wody grzewczej 3/4″
4 Wylot wody grzewczej 3/4″
8 Wylot ciepłej wody użytkowej 3/4″
9 Wlot zimnej wody użytkowej 3/4″
10 Spust wody 1/2″
11 Rurka pod czujnik temperatury kotła
12 Termometr
13 Płaszcz wymiennika Dn500
14 Izolacja termiczna wymiennika Dn500
15 Obudowa wymiennika Dn600
16 Rura CATS Dn20 L=10200 mm – wężownica
17 Cyrkulacja 3/4″
18 Regulowane stopy
19 Anoda magnezowa
20 Pokrywa górna
21 Pokrywa dolna
22 Panel obsługowy
Wymiary techniczne: H: 950 mm, D: Ø 565 mm, A: 300 mm, B: 150 mm, C: 180 mm, E: 160 mm, F: 100 mm, G: 50 mm
