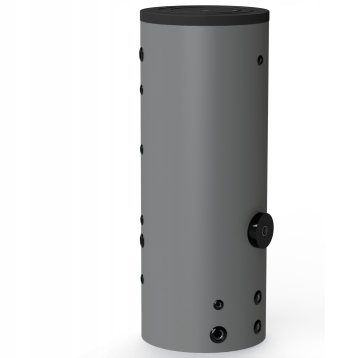

Podgrzewacz hybrydowy ze zintegrowanym buforem do pomp ciepła SWPH marki SUNSYSTEM.

Jeden rozmiar – 250/60

Podgrzewacz CWU z wężownicą 4,27m2 do pompy ciepła z buforem (wieża hydrauliczna)

Podgrzewacz hybrydowy ze zintegrowanym buforem do pomp ciepła SWPH

Podgrzewacz hybrydowy ze zintegrowanym buforem do pomp ciepła SWPH marki SUNSYSTEM.

Jeden rozmiar – 250/60

Hybrydowy produkt zawierający podgrzewacz wody z jednym wymiennikiem ciepła i zbiornikiem buforowym do bezpośredniego i pośredniego ogrzewania z możliwością podłączenia do systemu grzewczego. Model ma bardzo dużą powierzchnię wymiennika ciepła i jest przeznaczony do stosowania w systemach pomp ciepła. Wbudowany bufor oszczędza miejsce i pozwala na zainstalowanie systemu hybrydowego w mniejszych pomieszczeniach.

CECHY PRODUKTU:

• Izolacja o wysokiej wydajności (DIN 4753-8): sztywny PU, grubość 50 mm. Obudowa zewnętrzna z PCV.
• Kompleksowa ochrona przed korozją realizowana za pomocą emalii tytanowej (DIN 4753-3)

  i ochrony anodowej (DIN 4753-6).

• Wygodny otwór inspekcyjny.
• Łatwa instalacja.
• Umożliwia zbiornikowi wykorzystanie zewnętrznych źródeł energii odnawialnej.
• Sprzęt z zestawem elektrycznym (grzejnik elektryczny i termostat z wbudowanym

  zabezpieczeniem termicznym ) z opcjonalnym zasilaniem.

MODYFIKACJE I ROZMIARY, L:

• Podgrzewacz wody – 250
• Zbiornik buforowy – 60

EFEKTYWNOŚĆ ENERGETYCZNA:

• Dyrektywa 2010/30 / UE, rozporządzenie 812/2013.
• Klasa – C

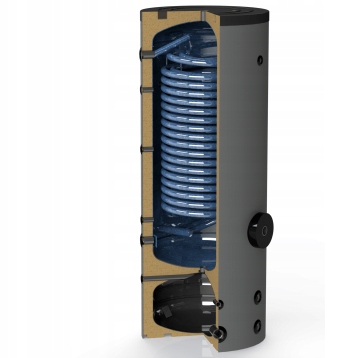

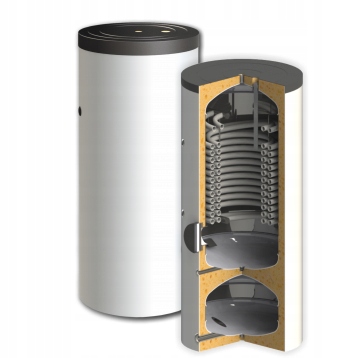

ELEMENTY:

1 – Zewnętrzna obudowa z PVC.

2 – Izolacja o wysokiej wydajności (DIN 4753-8): sztywny PU, grubość 50 mm.

3 – Zbiornik na wodę ze stali niskowęglowej S235JR.

4 – Kompleksowa ochrona antykorozyjna realizowana za pomocą emalii tytanowej (DIN 4753-3)

i ochrony anodowej (DIN 4753-6).

5 – Rękawy do czujnika temperatury i nagrzewnicy elektrycznej.

6 – Zawór bezpieczeństwa, 8 barów.

7 – Podgrzewacz wody

8 – Zbiornik buforowy

Pojemność podgrzewacza wody

250/60

Wysokość / wysokość montażu

mm

H – 1720 / HM – 1910 / D – 650

Izolacja

50 mm twardy PU

Oper. ciśnienie / maks. temperatura

bar / C °

10/95

Ciśnienie robocze / Max. temperatura bufora

bar / C °

3/95

Ciśnienie próbne zbiornika

bar

15

Waga

kg

215

Kocioł wlotowy zimnej wody

mm

A – Rp1 ″ 530

Wylot bufora

mm

B – Rp1 ″ 95

Wylot ciepłej wody

mm

C – Rp1 = 1500

Wylot bufora 2

mm

E – Rp1 ″ 250

Recyrkulacja

mm

F – Rp3 / 4 ″ 1338

Ciśnienie robocze / Max. temperatura wężownicy

bar / C °

16/110

Test ciśnienia wężownicy

bar

25

Pojemność wężownicy

l

28

Powierzchnia wymiany ciepła wężownicy

m²

4,27

Wężownica wejściowa / wyjściowa

mm

Jest – Rp1 ″ 1495 / Io – Rp1 ″ 530

Przedłużona moc wg. zgodnie z DIN 4708;

80 ° C / 60 ° C / 45 ° C (wężownica)

kW (m³ / h)

72 (1,77) / 94 (2,31)

Współczynnik mocy NL przy 60 ° C

NL 60 ° C

18/29

Spadek ciśnienia Δp (wężownica)

mbar

90/120

Otwór kontrolny / kołnierz

mm

Fl – 180/110

Hermometr

mm

G – Rp1 / 2 ″ 1470

Ochrona anodowa

mm

An – Rp1 1/4 ″ 1645

Dodatkowe rękawy czujników

mm

I – Rp1 / 2 ″ 996 / I2 – Rp1 / 2 ″ 625

Zbiornik buforowy odpowietrzający

mm

К – Rp1 / 2 ″ 311

Czujnik buforowy

mm

L – Rp1 / 2 ″ 238

Bufor elektryczny zbiornik buforowy nagrzewnicy

mm

N – Rp1 1/2 ″ 85
